জেলি ভরা ফাইবার অপটিক কেবল, জেল ভরা অপটিক্যাল কেবল, ফায়ার রেজিস্ট্যান্ট ফাইবার অপটিক কেবল, এসএম/এমএম ফাইবার অপটিক কেবল অ্যাপ্লিকেশন
অপটিক্যাল ফাইবার ফায়ার রেজিস্ট্যান্ট কেবলটি ইনডোর স্ট্রাকচার্ড ক্যাবলিংয়ের পাশাপাশি আউটডোর এবং ইনডোর অপটিক্যাল ফাইবার ডিস্ট্রিবিউশন ডিভাইসের মধ্যে সংযোগে ব্যবহার করার উদ্দেশ্যে করা হয়েছে।

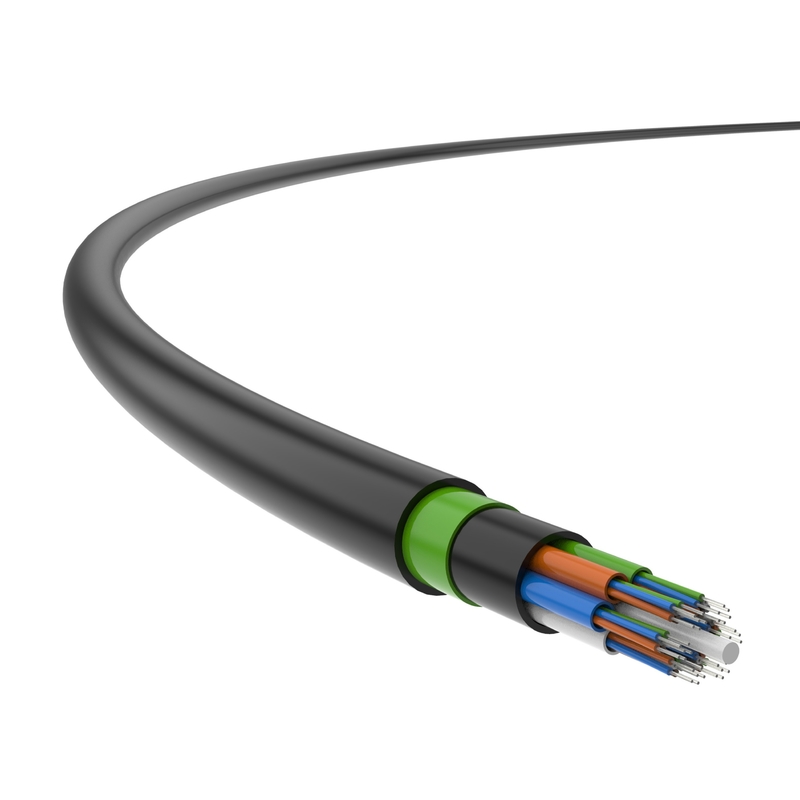

GJFZY53 অপটিক্যাল ফাইবার ফায়ার রেজিস্ট্যান্ট তারের ভিতরে,250µm ফাইবারউচ্চ মডুলাস পলিয়েস্টার উপাদান দিয়ে তৈরি আলগা টিউবে অবস্থান করা হয়, জল-প্রতিরোধী যৌগ দিয়ে ভরা।
অপটিক্যাল ফাইবার কেবলটি একটি অ ধাতব শক্তি সদস্য দ্বারা কেন্দ্রীভূত।একাধিক কোর সহ কিছু অপটিক্যাল ফাইবার তারের জন্য,একটি PE স্তরবাইরে যোগ করা উচিত।
আলগা টিউবগুলি শক্তি সদস্যের চারপাশে একটি কম্প্যাক্ট এবং বৃত্তাকার তারের কোরে আটকে থাকে।কোর বাইরে, শিখা retardant ভিতরের জ্যাকেট একটি স্তর extruded হয়.পিএসপি বর্মতারপরে একটি পলিথিন (PE) বাইরের জ্যাকেট এর উপর বহির্ভূত হওয়ার আগে অনুদৈর্ঘ্যভাবে প্রয়োগ করা হয়।
পণ্যের বৈশিষ্ট্য
আবেদন মান
YD/T 1258.4;ICEA- 596;GR-409;IEC 60794;IEC 60331-25
রঙের কোড (2-12 কোর) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
নীল | কমলা | সবুজ | বাদামী | স্লেট | সাদা | লাল | কালো | হলুদ | ভায়োলেট | গোলাপ | একুয়া |
শিখা প্রতিরোধ |
একক তারের জন্য জ্বলনযোগ্যতা মান: | GB/T 18380.12- 2008 |
গুচ্ছযুক্ত তারের জন্য জ্বলনযোগ্যতার মান: | GB/T 18380.35- 2008 |
জ্যাকেট: 50 মিমি-লম্বা তারের খোসা ছাড়ুন, খালি জ্যাকেটটি অনুভূমিকভাবে রাখুন এবং অ্যালকোহল ল্যাম্প ব্যবহার করে 4-5 সেকেন্ডের জন্য জ্বলুন;আগুনের উত্সটি সরিয়ে নেওয়ার পরে, এটি 2 সেকেন্ডেরও কম সময় নিভে যায়;
|
প্রযুক্তিগত বিবরণ
অপটিক্যাল বৈশিষ্ট্য | ||||||
অপটিক্যালের ধরন ফাইবার |
মনোযোগ | ইনজেকশন ব্যান্ডউইথ (OFL) |
কার্যকরী মডেল ব্যান্ডউইথ |
10 ইথারনেট লিঙ্ক দৈর্ঘ্য SX |
মিন.মোড় ব্যাসার্ধ (মিমি) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
সাধারণ মান (dB/কিমি) | সর্বোচ্চমান (dB/কিমি) | MHz·km | MHz·km | |||
এসএম 9/125 | 0.36/0.22 | ০.৪/০.৩ | / | / | / | 16 |
850nm/1300nm | ||||||
স্বাভাবিক মূল্য (dB/কিমি) |
সর্বোচ্চমান (dB/কিমি) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
স্ট্রাকচার স্পেসিফিকেশন | ||||
ফাইবার গণনা | ওজন (কেজি/কিমি) | অনুমোদিত প্রসার্য শক্তি দীর্ঘমেয়াদী/স্বল্প মেয়াদী, এন |
ক্রাশ প্রতিরোধের অনুমোদিত দীর্ঘমেয়াদী/স্বল্প মেয়াদী, N/100 মিমি |
মোড় ব্যাসার্ধ ডাইনামিক/স্ট্যাটিক, মিমি |
6-36 | 239 | 400/1000 | 1000/3000 | 20D/10D |
48-60 | 260 | 400/1000 | 1000/3000 | 20D/10D |
72 | 277 | 400/1000 | 1000/3000 | 20D/10D |
96 | 329 | 400/1000 | 1000/3000 | 20D/10D |
