পণ্য প্রয়োগ

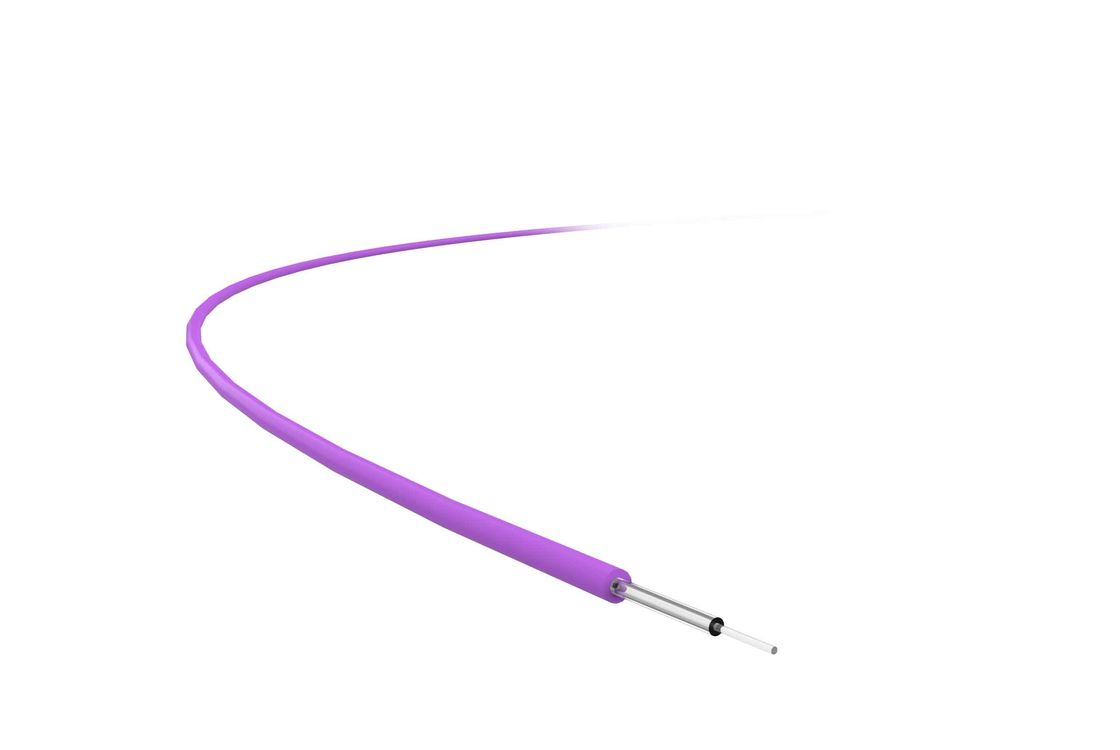

50/125μm OM4 ফাইবার একটি গ্রেড-ইনডেক্স মাল্টিমোড টাইপ বৈশিষ্ট্যযুক্ত একটি 50μm কোর ব্যাস এবং একটি 125μm cladding ব্যাস।
OM3 ফাইবারের সাথে তুলনা করে, এটি 850nn তরঙ্গদৈর্ঘ্যে ভার্টিকাল-ক্যাভিটি সারফেস-এমিটিং লেজার (VCSEL) আরও অপ্টিমাইজ করা হয়েছে এবং 10GBase-SR 550m, 40GBase-SR4 এবং 100GBase-SR10 150m সমর্থন করে।
OM4 ফাইবারের জন্য আরো আদর্শ 40G/100G ট্রান্সমিশন, যেহেতু OM3 এর তুলনায় এর ট্রান্সমিশন দূরত্ব 50% বৃদ্ধি পায়।OM4 মাল্টিমোড ফাইবার ফাইবার অপটিক ক্যাবলের বিভিন্ন কাঠামোর জন্য প্রযোজ্য, যেমন রিবন ফাইবার ক্যাবল, স্ট্র্যান্ডেড লুজ টিউব ক্যাবল, স্লটেড কোর ফাইবার ক্যাবল, সেন্ট্রাল-টিউব ফাইবার অপটিক ক্যাবল, টাইট বাফার্ড ফাইবার অপটিক ক্যাবল ইত্যাদি, এবং এটি অন্যের সাথে সামঞ্জস্যপূর্ণ বিভিন্ন উত্পাদন প্রযুক্তি সহ ফাইবার।
পণ্যের বৈশিষ্ট্য
ফাইবারের জন্য আদর্শ 850nn এবং 1300nm অপারেটিং তরঙ্গদৈর্ঘ্য;এটি কম ভারসাম্য এবং উচ্চ ব্যান্ডউইথ সহ উল্লম্ব-গহ্বর সারফেস-এমিটিং লেজার (VCSEL) অপ্টিমাইজ করে;তার আবরণ সুরক্ষা এবং কাচের সম্পত্তি চমৎকার কর্মক্ষমতা উপভোগ করে।
প্রযুক্তিগত বিবরণ
অপটিক্যাল বৈশিষ্ট্য | শর্তাবলী | মান | ইউনিট |
মনন | 850nm | ≤2.80 | ডিবি / কিমি |
1300nm | ≤0.60 | ডিবি / কিমি | |
ইনজেকশন ব্যান্ডউইথ | 850nm | -200 | MHz.km |
1300nm | 500 ডলার | MHz.km | |
সংখ্যাসূচক অ্যাপারচার (NA) |
0.200 ± 0.015
|
||
গ্রুপ প্রতিসরাঙ্ক সূচক | 850nm |
1.482
|
|
1300nm |
1.477
|
||
শূন্য বিচ্ছুরণ তরঙ্গদৈর্ঘ্য |
1295-1320nm
|
||
শূন্য বিচ্ছুরণ Slাল |
1295nm -1300nm
|
≤0.001 | ps/(nm · km) |
1300nm-1320nm
|
-0.11 | ps/(nm · km) | |
ম্যাক্রোবেন্ড ক্ষতি, 100 বৃত্ত, 37.5 মিমি ব্যাসার্ধ | 850nm | ≤0.50 | ডিবি |
1300nm | ≤0.50 | ডিবি |
পিছনে ছড়িয়ে পড়া (1300nm) | শর্তাবলী | মান | ইউনিট |
আংশিক বিচ্ছিন্নতা | ≤0.1 | ডিবি | |
ক্ষয় Inhomogeneity | ≤0.1 | ডিবি | |
দ্বি-দিকনির্দেশনা এবং পিছনে ছড়িয়ে ছিটিয়ে থাকার বিভিন্ন মান | ≤0.1 | ডিবি / কিমি |
জ্যামিতিক বৈশিষ্ট্য | শর্তাবলী | মান | ইউনিট |
কোর ব্যাস |
50 ± 2.5
|
- মি | |
কোর অ বৃত্তাকার | .6.0 | % | |
ক্ল্যাডিং ব্যাস | 125 ± 1 | - মি | |
ক্ল্যাডিং নন-সার্কুলারিটি | -2.0 | % | |
কোর/ক্ল্যাডিং কেন্দ্রীভূত বিচ্যুতি | ≤1.5 | - মি | |
লেপ ব্যাস | 245 ± 10 | - মি | |
Cladding/আবরণ ঘনত্ব বিচ্যুতি | ≤12.0 | - মি |
পরিবেশগত বৈশিষ্ট্য (850nm এবং 1300nm) | শর্তাবলী | মান | ইউনিট |
তাপমাত্রার অতিরিক্ত ক্ষয় | -0.15 | ডিবি / কিমি | |
তাপমাত্রা এবং আর্দ্রতা বৃত্তের অতিরিক্ত ক্ষয় | ≤0.20 | ডিবি / কিমি | |
নিমজ্জন বৃদ্ধির অতিরিক্ত ক্ষয়ক্ষতি | ≤0.20 | ডিবি / কিমি | |
হাইড্রোথার্মাল হিটিং এর অতিরিক্ত ক্ষয়ক্ষতি | ≤0.20 | ডিবি / কিমি | |
শুকনো তাপ বার্ধক্য | ≤0.20 | ডিবি / কিমি |
যান্ত্রিক বৈশিষ্ট্য | শর্তাবলী | মান | ইউনিট |
টেনশন টেস্টিং | -9.0 | এন | |
ম্যাক্রোবেন্ড অতিরিক্ত ক্ষতি | 850nm | ≤0.5 | ডিবি |
লেপ স্ট্রিপিং ফোর্স | সাধারণ গড় মান | 1.4 | এন |
সর্বোচ্চ মূল্য | ≥1.3 ≤8.9 | এন | |
গতিশীল ক্লান্তি পরামিতি (Nd) | ≥25 |
