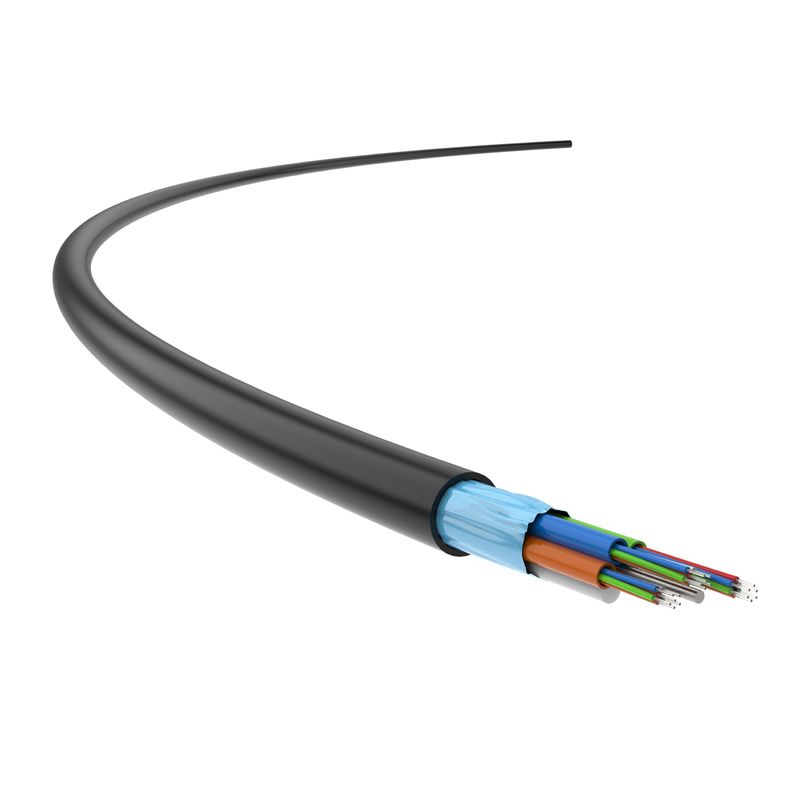

অ্যালুমিনিয়াম আর্মার্ড ফাইবার অপটিক কেবল স্ট্র্যান্ডেড আর্মার্ড ফাইবার কেবল
-
লক্ষণীয় করা
আইইসি 60793 ফাইবার অপটিক কেবল
,টিসি উল ফাইবার অপটিক কেবল
,আইইসি 60793 ফাইবার প্যাচ কেবল
-
আবেদনবহিরঙ্গন
-
ফাইবার প্রকারSinglemode / মাল্টিমোড
-
ফাইবার নং2-144
-
জ্যাকেট বেধ50 1.50
-
লুজ টিউব এর পুরুত্ব≥ 0.28
-
অ্যালুমিনিয়াম বেল্ট0.20 ± 0.01
-
বাঁক ব্যাসার্ধ, মিমিStatic: 10D; স্থির: 10 ডি; Dynamic: 20D গতিশীল: 20 ডি
-
মান মেটাওয়াইডি / টি 901, আইইসি 60793, এসও / আইইসি 11801
-
উৎপত্তি স্থলচীন
-
পরিচিতিমুলক নামTC
-
সাক্ষ্যদানUL, RoSH, REACH, CE
-
মডেল নম্বারGYTA
অ্যালুমিনিয়াম আর্মার্ড ফাইবার অপটিক কেবল স্ট্র্যান্ডেড আর্মার্ড ফাইবার কেবল
অ্যালুমিনিয়াম আর্মার্ড ফাইবার অপটিক কেবল, স্ট্র্যান্ডেড লুজ টিউব ফাইবার অপটিক কেবল অ্যাপ্লিকেশন
অ্যালুমিনিয়াম সাঁজোয়া ফাইবার অপটিক কেবল, আটকে থাকা আলগা টিউব ফাইবার অপটিক কেবল প্রধানত বহিরঙ্গন ফাইবার সংযোগের পাশাপাশি ব্যাকবোন কন্ডুইট এবং লিঙ্ক ব্রিজ সংযোগ নির্মাণের জন্য ব্যবহৃত হয়।
অপটিক্যাল ফাইবার অ্যালুমিনিয়াম সাঁজোয়া তারের ভিতরে, 250µm (সিঙ্গেলমোড বা মাল্টিমোড) ফাইবারজল-প্রতিরোধী যৌগ দিয়ে ভরা উচ্চ মডুলাস পলিয়েস্টার উপাদান দিয়ে তৈরি আলগা টিউবগুলিতে অবস্থিত।অপটিক্যাল ফাইবার কেবল একটি ধাতব শক্তি সদস্য দ্বারা কেন্দ্রীভূত।একাধিক কোর সহ কিছু অপটিক্যাল ফাইবার তারের জন্য, একটি PE স্তর বাইরে যোগ করা উচিত।আলগা টিউব (এবং ফিলার) শক্তি সদস্যের চারপাশে একটি কম্প্যাক্ট এবং বৃত্তাকার তারের কোরে আটকে থাকে যা ভিতরে জল-প্রতিরোধী উপাদান দিয়ে ভরা থাকে।এপিএল বর্মটি অনুদৈর্ঘ্যভাবে একটি পলিথিন (পিই) জ্যাকেট এর উপরে এক্সট্রুড করার আগে প্রয়োগ করা হয়।
পণ্যের বৈশিষ্ট্য
- অসহায় কাঠামো চমৎকার যান্ত্রিক কর্মক্ষমতা এবং তাপমাত্রা কর্মক্ষমতা জন্য ডিজাইন করা হয়েছে;
- ক্যাবল আছে 62.5/125 সিঙ্গেল মোড/মাল্টিমোড, 50/125 মাল্টিমোড, 4-192 কোর, এবং অন্যান্য অনেক স্পেসিফিকেশন উপলব্ধ;
- আলগা নল উপাদান হাইড্রোলাইসিস কর্মক্ষমতা এবং উচ্চ শক্তি ভাল প্রতিরোধের আছে;
- আলগা নল দ্রুত এবং সঠিক নির্মাণের জন্য রঙ দ্বারা চিহ্নিত করা হয়;
- আলগা নলের সংকোচন রোধ করার জন্য কম্প্যাক্ট কাঠামোর প্রয়োজন;
- এখানে একটি একক স্টিলের তার দিয়ে তৈরি কেন্দ্রীয় শক্তি সদস্য;
- এর বাইরের জ্যাকেটটি তৈরি অ্যালুমিনিয়াম-পিই উপাদান;
- এটি একটি উচ্চ ক্রাশ প্রতিরোধের সাথে চমৎকার নমনীয় কর্মক্ষমতা প্রদান করে যাতে বাইরের পরিবেশ থেকে প্রভাব এড়ানো যায়;
- কেবলটি অপটিক্যাল ট্রান্সমিশন, যান্ত্রিক সুরক্ষা এবং জ্বলনযোগ্যতার শিল্প-নিয়ন্ত্রিত প্রয়োজনীয়তা পূরণ করে।
আবেদনের মান
YD/T 901, IEC 60793, SO/IEC11801
| রঙের কোড (2-12 কোর) |
ঘ | 2 | 3 | ঘ | 5 | । | 7 | 8 | 9 | 10 | 11 | 12 |
| নীল | কমলা | সবুজ | বাদামী | স্লেট | সাদা | লাল | কালো | হলুদ | ভায়োলেট | গোলাপ | একা |
| শিখা প্রতিরোধের |
একক তারের জন্য দাহ্যতার মান: | জিবি/টি 18380.12- ২০০ |
গুচ্ছ তারের জন্য দাহ্যতার মান: | জিবি/টি 18380.35- ২০০ |
|
জ্যাকেট: 50 মিমি-লম্বা তারের খোসা ছাড়ুন, খালি জ্যাকেটটি অনুভূমিকভাবে রাখুন এবং অ্যালকোহল বাতি ব্যবহার করে 4-5 সেকেন্ড জ্বালান;আগুনের উৎস সরিয়ে নেওয়ার পর, এটি 2 সেকেন্ডেরও কম সময় নিভে যায়;
|
||||
প্রযুক্তিগত বিবরণ
| অপটিক্যাল বৈশিষ্ট্য | ||||||
| অপটিক্যাল প্রকার ফাইবার |
মনন | ইনজেকশন ব্যান্ডউইথ (OFL) |
কার্যকর মোডাল ব্যান্ডউইথ |
10 ইথারনেট লিঙ্ক দৈর্ঘ্য SX |
ন্যূনতমমোড় ব্যাসার্ধ (মিমি) |
|
| 1310nm/1550nm | 850/1300 এনএম | 850nm | 850nm | |||
| সাধারণ মান (dB/km) | সর্বোচ্চমান (dB/km) | MHz · কিমি | MHz · কিমি | |||
| এসএম 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| স্বাভাবিক মূল্য (ডিবি/কিমি) |
সর্বোচ্চমান (ডিবি/কিমি) |
|||||
| এমএম 62.5/125 ওএম 1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ ১৫০ | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| কাঠামোর বিশেষ উল্লেখ | |||||||
| কোরের পরিমাণ | আলগা টিউবের কোর | শক্তি সদস্য | আলগা টিউবের বাইরের ব্যাস | আলগা টিউবের পুরুত্ব | অ্যালুমিনিয়াম বেল্ট | জ্যাকেটের পুরুত্ব (মিমি) | অপটিক্যাল ফাইবারের বাইরের জ্যাকেট (মিমি) |
| 2 ～ 30 | । | 1.30*1 ± 0.1 | ≥1.60 | -0.28 | 0.20 ± 0.01 | ≥1.50 | 8.3 ± 0.3 |
| 32 ～ 36 | । | 1.60*1 ± 0.1 | ≥1.60 | -0.28 | 0.20 ± 0.01 | ≥1.50 | 8.6 ± 0.3 |
| 38 ～ 60 | 12 | 1.50*1 ± 0.1 | ≥1.60 | -0.28 | 0.20 ± 0.01 | ≥1.50 | 8.8 ± 0.3 |
| 72 | 12 | 1.80*1 ± 0.1 | ≥1.60 | -0.28 | 0.20 ± 0.01 | ≥1.50 | 9.2 ± 0.3 |
| 96 | 12 | 2.0/3.3*1 ± 0.2 | ≥1.60 | -0.28 | 0.20 ± 0.01 | ≥1.50 | 10.8 ± 0.3 |
| 120 | 12 | 2.0/4.4*1 ± 0.2 | ≥1.60 | -0.28 | 0.22 ± 0.01 | ≥1.50 | 12.1 ± 0.3 |
| 144 | 12 | 2.0/5.8*1 ± 0.2 | ≥1.60 | -0.28 | 0.22 ± 0.01 | ≥1.50 | 13.5 ± 0.3 |
| যান্ত্রিক বৈশিষ্ট্য | |||
| না | নাম | প্রয়োজনীয়তা | |
| ঘ | অনুমোদিত প্রসার্য শক্তি, এন | স্বল্পমেয়াদী | 1500 |
| দীর্ঘ মেয়াদী | 600 | ||
| 2 | অনুমোদিত ক্রাশ প্রতিরোধ, N/100mm | স্বল্পমেয়াদী | 1000 |
| দীর্ঘ মেয়াদী | 300 | ||
| 3 | বেন্ড ব্যাসার্ধ, মিমি | স্থির | 10 ডি |
| গতিশীল | 20 ডি | ||
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
