ভারী বর্মযুক্ত ফাইবার অপটিক কেবল, আটকে থাকা আলগা টিউব ফাইবার অপটিক কেবল, বহিরঙ্গন ফাইবার অপটিক কেবল অ্যাপ্লিকেশন
অপটিক্যাল ফাইবার হেভি আর্মার্ড, স্ট্র্যান্ডেড কেবল প্রধানত বাইরের ফাইবার সংযোগের পাশাপাশি ব্যাকবোন কন্ডুইট এবং লিঙ্ক ব্রিজ সংযোগ নির্মাণের জন্য ব্যবহৃত হয়।

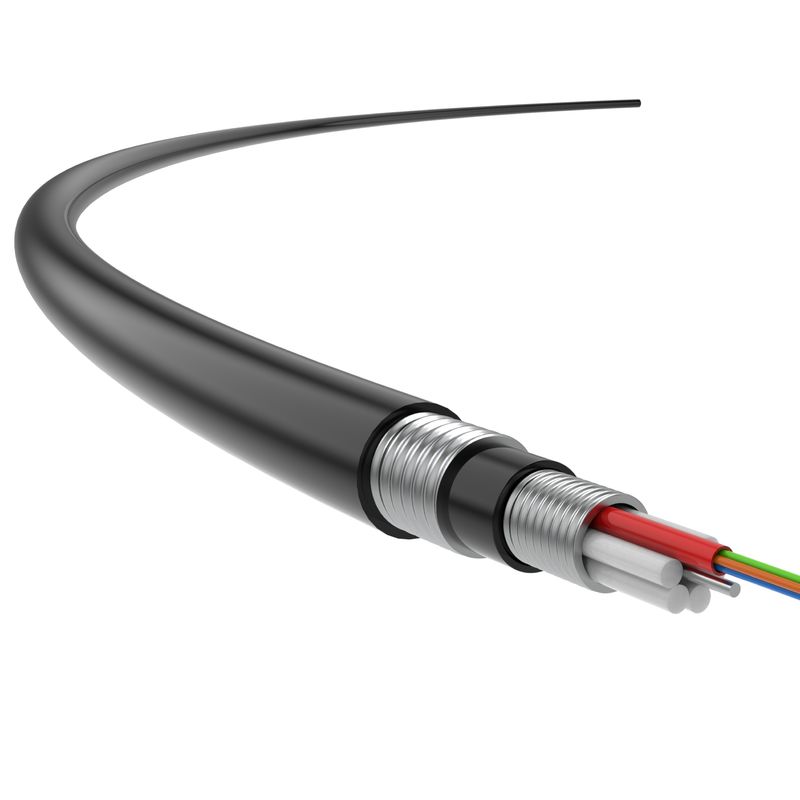

অপটিক্যাল ফাইবার ভারী সাঁজোয়া তারের ভিতরে, 250µm (সিঙ্গেলমোড বা মাল্টিমোড) ফাইবার জল-প্রতিরোধী যৌগ দিয়ে ভরা উচ্চ মডুলাস পলিয়েস্টার উপাদান দিয়ে তৈরি আলগা টিউবগুলিতে অবস্থিত।
অপটিক্যাল ফাইবার ক্যাবল কেন্দ্রিক একটি ধাতু শক্তি সদস্য।একাধিক কোর সহ কিছু ফাইবার অপটিক তারের জন্য,একটি PE স্তর বাইরে যোগ করা উচিত।
আলগা নল (এবং ফিলার) শক্তি সদস্যের চারপাশে একটি কম্প্যাক্ট এবং বৃত্তাকার তারের কোরে আটকে থাকে যার ভিতরে জল-প্রতিরোধী উপাদানগুলি থাকে।
APL বর্মঅনুদৈর্ঘ্যভাবে প্রয়োগ করা হয় এবং তারপরে একটি পলিথিন (পিই) ভিতরের জ্যাকেটটি বের করা হয়।ভিতরের জ্যাকেটের উপরে, পিএসপি বর্ম একটি পলিথিন (PE) বাইরের জ্যাকেট এর উপর দিয়ে এক্সট্রুড করার আগে অনুদৈর্ঘ্যভাবে প্রয়োগ করা হয়।
পণ্যের বৈশিষ্ট্য
আবেদনের মান
YD/T 901-2018;জিবি/টি 18380.12-2008;জিবি/টি 17651;জিবি/টি 17650.2
রঙের কোড (2-12 কোর) |
ঘ | 2 | 3 | ঘ | 5 | । | 7 | 8 | 9 | 10 | 11 | 12 |
নীল | কমলা | সবুজ | বাদামী | স্লেট | সাদা | লাল | কালো | হলুদ | ভায়োলেট | গোলাপ | একা |
শিখা প্রতিরোধের |
একক তারের জন্য দাহ্যতার মান: | জিবি/টি 18380.12- ২০০ |
গুচ্ছ তারের জন্য দাহ্যতার মান: | জিবি/টি 18380.35- ২০০ |
জ্যাকেট: 50 মিমি-লম্বা তারের খোসা ছাড়ুন, খালি জ্যাকেটটি অনুভূমিকভাবে রাখুন এবং অ্যালকোহল বাতি ব্যবহার করে 4-5 সেকেন্ড জ্বালান;আগুনের উৎস সরিয়ে নেওয়ার পর, এটি 2 সেকেন্ডেরও কম সময় নিভে যায়;
|
প্রযুক্তিগত বিবরণ
অপটিক্যাল বৈশিষ্ট্য | ||||||
অপটিক্যাল প্রকার ফাইবার |
মনন | ইনজেকশন ব্যান্ডউইথ (OFL) |
কার্যকর মোডাল ব্যান্ডউইথ |
10 ইথারনেট লিঙ্ক দৈর্ঘ্য SX |
ন্যূনতমমোড় ব্যাসার্ধ (মিমি) |
|
1310nm/1550nm | 850/1300 এনএম | 850nm | 850nm | |||
সাধারণ মান (dB/km) | সর্বোচ্চমান (dB/km) | MHz · কিমি | MHz · কিমি | |||
এসএম 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
850nm/1300nm | ||||||
স্বাভাবিক মূল্য (ডিবি/কিমি) |
সর্বোচ্চমান (ডিবি/কিমি) |
|||||
এমএম 62.5/125 ওএম 1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ ১৫০ | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
কাঠামোর বিশেষ উল্লেখ | ||||||||
কোরের পরিমাণ | আলগা টিউবের কোর | শক্তি সদস্য | আলগা টিউবের বাইরের ব্যাস | আলগা টিউবের পুরুত্ব | অ্যালুমিনিয়াম বেল্ট | ইস্পাত বেল্ট | জ্যাকেটের পুরুত্ব (মিমি) | অপটিক্যাল ফাইবারের বাইরের জ্যাকেট (মিমি) |
2 ~ 36 | । | 1.60*1 ± 0.1 | ≥1.60 | -0.28 | 0.20 ± 0.01 | 0.205 ± 0.01 | 0.8 ± 0.1/-1.5 | 11.0 ± 0.3 |
48 ~ 60 | 12 | 1.40*1 ± 0.1 | ≥1.60 | -0.28 | 0.20 ± 0.01 | 0.205 ± 0.01 | 11.2 ± 0.3 | |
62 ~ 72 | 12 | 1.80*1 ± 0.1 | ≥1.60 | -0.28 | 0.20 ± 0.01 | 0.205 ± 0.01 | 11.6 ± 0.3 | |
96 | 12 | 2.0/3.3*1 ± 0.2 | ≥1.60 | -0.28 | 0.20 ± 0.01 | 0.205 ± 0.01 | 13.7 ± 0.3 | |
120 | 12 | 2.0/4.4*1 ± 0.2 | ≥1.60 | -0.28 | 0.22 ± 0.01 | 0.205 ± 0.01 | 15.0 ± 0.3 | |
144 | 12 | 2.0/5.8*1 ± 0.2 | ≥1.60 | -0.28 | 0.22 ± 0.01 | 0.205 ± 0.01 | 16.4 ± 0.3 |
যান্ত্রিক বৈশিষ্ট্য | |||
না | নাম | প্রয়োজনীয়তা | |
ঘ | অনুমোদিত প্রসার্য শক্তি, এন | স্বল্পমেয়াদী | 1500 |
দীর্ঘ মেয়াদী | 600 | ||
2 | অনুমোদিত ক্রাশ প্রতিরোধ, N/100mm | স্বল্পমেয়াদী | 1000 |
দীর্ঘ মেয়াদী | 300 | ||
3 | বেন্ড ব্যাসার্ধ, মিমি | স্থির | 10 ডি |
গতিশীল | 20 ডি |
